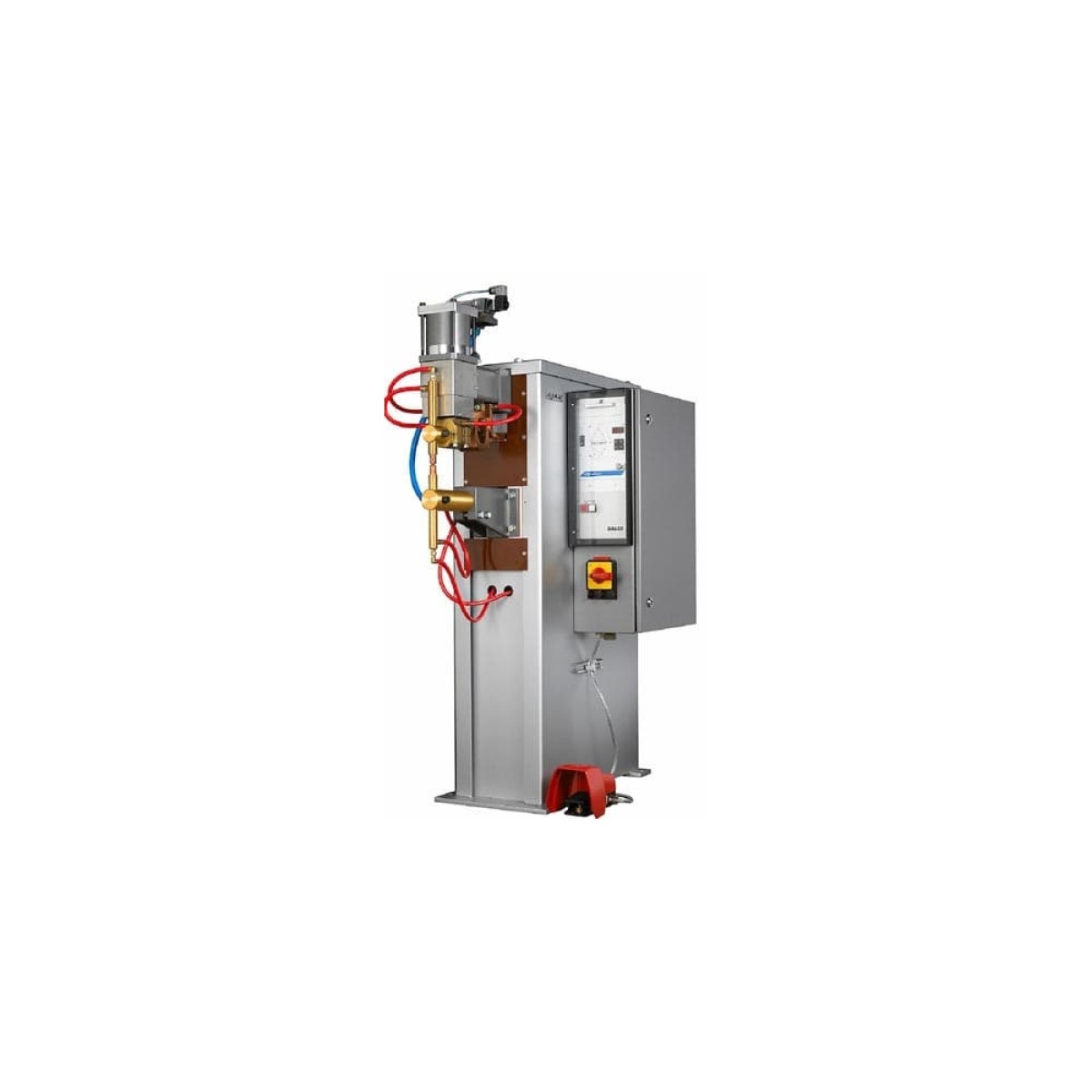

Машина контактной точечной сварки Dalex PL 40

Машины контактной сварки Dalex PL 40 благодаря своей электронагрузочной способности и в совокупности с большим усилием сжатия на электродах можно неограниченно использовать в серийном производстве для всех работ по контактной сварке.
На выдвижной консоли сверху расположен специальный рабочий цилиндр, имеющий различные исполнения EH – цилиндр одинарного хода или DH – цилиндр двойного хода. Точное движение поршня цилиндра в совокупности со встроенными направляющими гарантирует прецизионную работу по всему ходу. Нижняя консоль с выдвижным хоботом и электрододержателем разворачивается на 180°, тем самым увеличивается раствор между электродами.
Сварочный трансформатор по своему построению полностью залит твёрдой смолой, свободно расположен и имеет интенсивное охлаждение. Это позволяет беспроблемную работу также при длительной эксплуатации. Дополнительно встроенный термоконтакт защищает от недозволенного перегрева. Благодаря применению высококачественных материалов при изготовлении вторичной обмотки удалось достигнуть большого К.П.Д.
На правой стенке машины расположен навесной шкаф, где располагаются блок управления машины и блок управления сварочными процессами.

Техническое описание машин для контактной сварки Dalex PL 40

• навесной шкаф управления с встроенным блоком управления сваркой, смонтирован на правой стороне машины;
• встроенный блок управления MPS 10: синхронный, 5-временной, с памятью на 8 программ, работает с тиристорным ступенчатым усилителем;
• смотровое защитное окно блока управления;
• главный выключатель согласно норм VDE 0113;
• режим работы без подачи сварочного тока для точного позиционирования электродов и заготовки;
• плавная регулировка сварочной нагрузки;
• ввод рабочих параметров кнопками на панели управления и цифровая индикация установленных параметров;
• кнопки управления снабжены условными (интернациональными) обозначениями;
• режимы: рост тока и установка времени сварки;
• компенсация сетевого напряжения автоматическое распознавание частоты питающей сети 50/60 Гц;
• режим работы Степ автоматический режим с уменьшенным ходом электрода для повышения производительности.
