Сварочный пистолет HBS С 08

Приварочный пистолет C08 - используется для контактной приварки крепежа конденсаторной сваркой CD без предварительного поднятия метиза.

Пистолет С08 предназначен для конденсаторной сварки метизов из металлов и сплавов: шпилек, приварных втулок, приварных контактов заземления, приварных гвоздей.

Сварочный пистолет имеет регулировку усилия пружины. Эта регулировка осуществляется путем вращения регулировочного кольца расположенного на задней части сварочного пистолета.

Пистолет С08 оснащён устройством блокировки подъема. Корпус пистолета состоит из ударопрочного пластикового кожуха. Управляющий кабель и сварочный кабель подсоединены сквозь рукоятку.

Установленные на передней стороне сварочного пистолета С08 поршень и контргайка являются местом установки и фиксации зажима-фиксатора (цанги) для приварного крепежа. На передней стороне также имеется штатив. Три опоры позволяют позиционировать оборудование точно в требуемом положении. В хвостовой части имеется пружинный колпак настройки.

На передней стороне рукоятки установлена кнопка переключения режимов состояния, которая используется для запуска метода сварки CD.







Размеры Д х Ш х В, мм:	170 x 40 x 140
Процесс сварки	ARC, CD
Тип крепежа	M3 - M10
Материал	сталь, нержавеющая сталь, медные сплавы, алюминий
Длина крепежа, мм	6 - 40
Cварочный рукав	6,5 м, 25 мм2, SK50
Степень защиты	IP20
Совместимость с аппаратами	CDi1502, CDi2302, CDi3102, CDMi2402, CDMi3202
Страна	Германия
Вес Вес, кг Вес устройства в килограммах.	0.5
Гарантия Гарантия производителя	12 месяцев

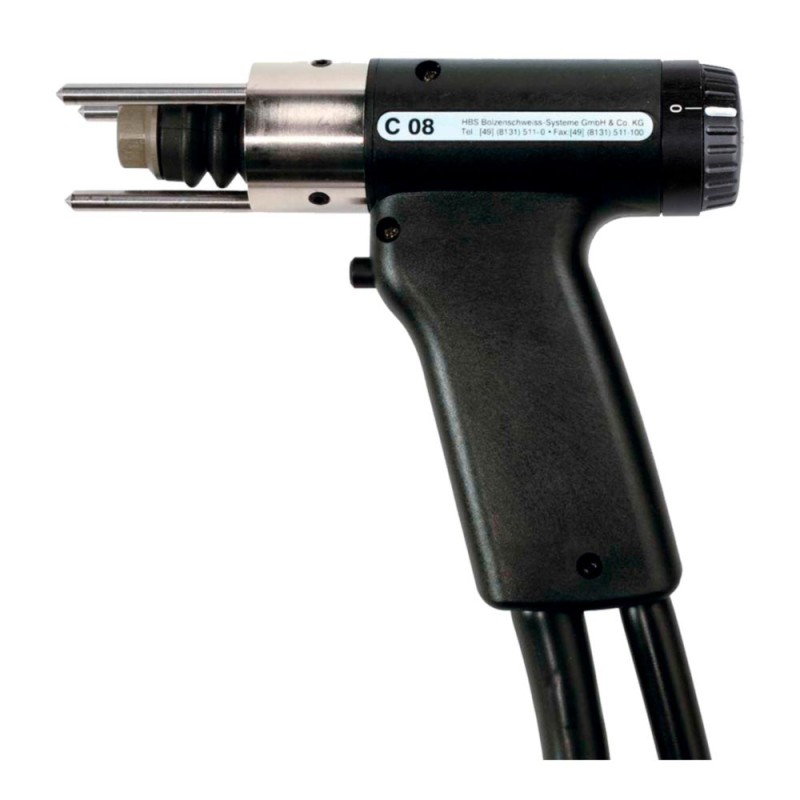

• 92-20-256 Сварочный пистолет C 08 стандарт

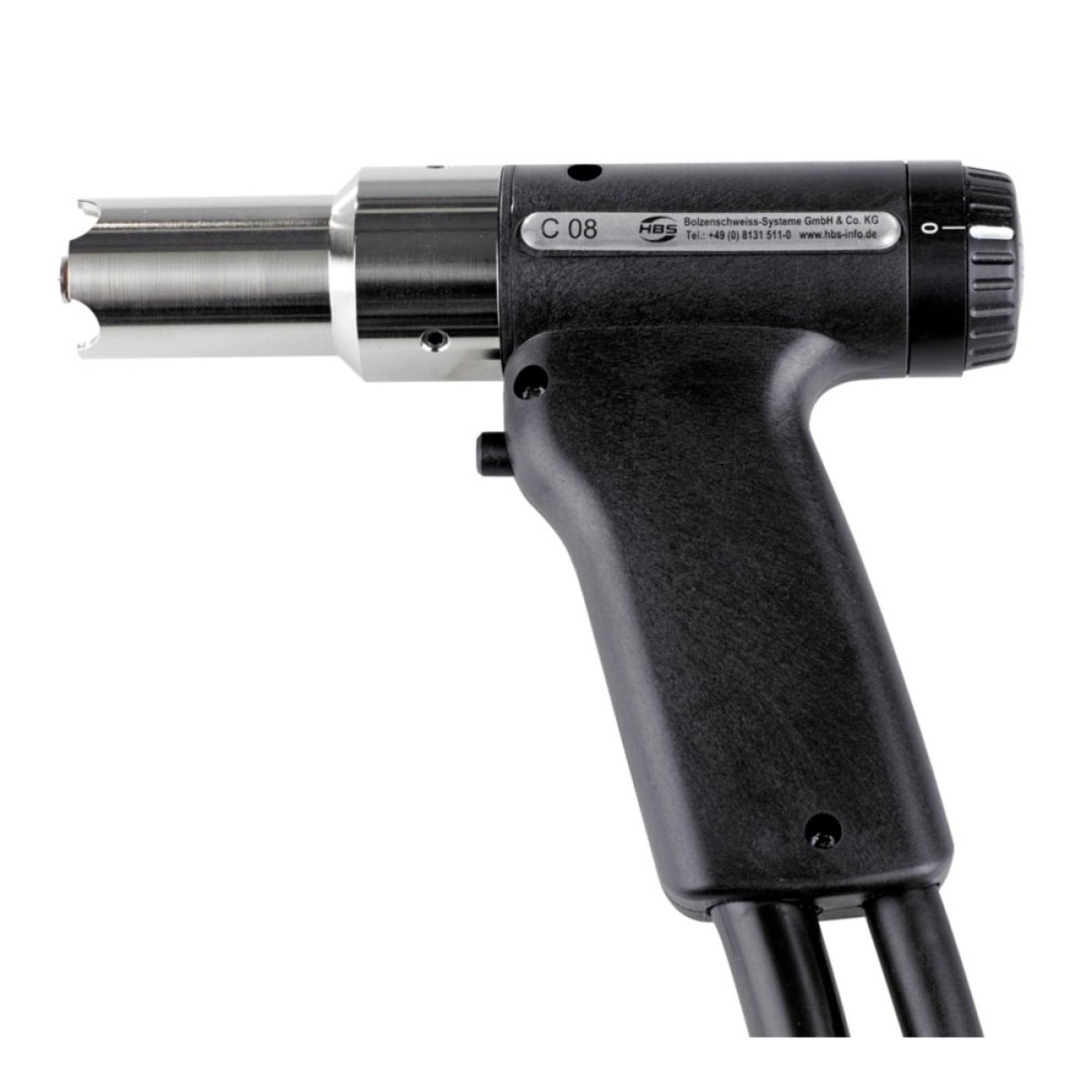

• 92-20-286 Сварочный пистолет С 08 с центрирующей трубой Ø 30 мм

• 92-40-018 ЗИП (цанга М3, M4, M5, M6, M8 + ключ)

• Инструкция по эксплуатации
