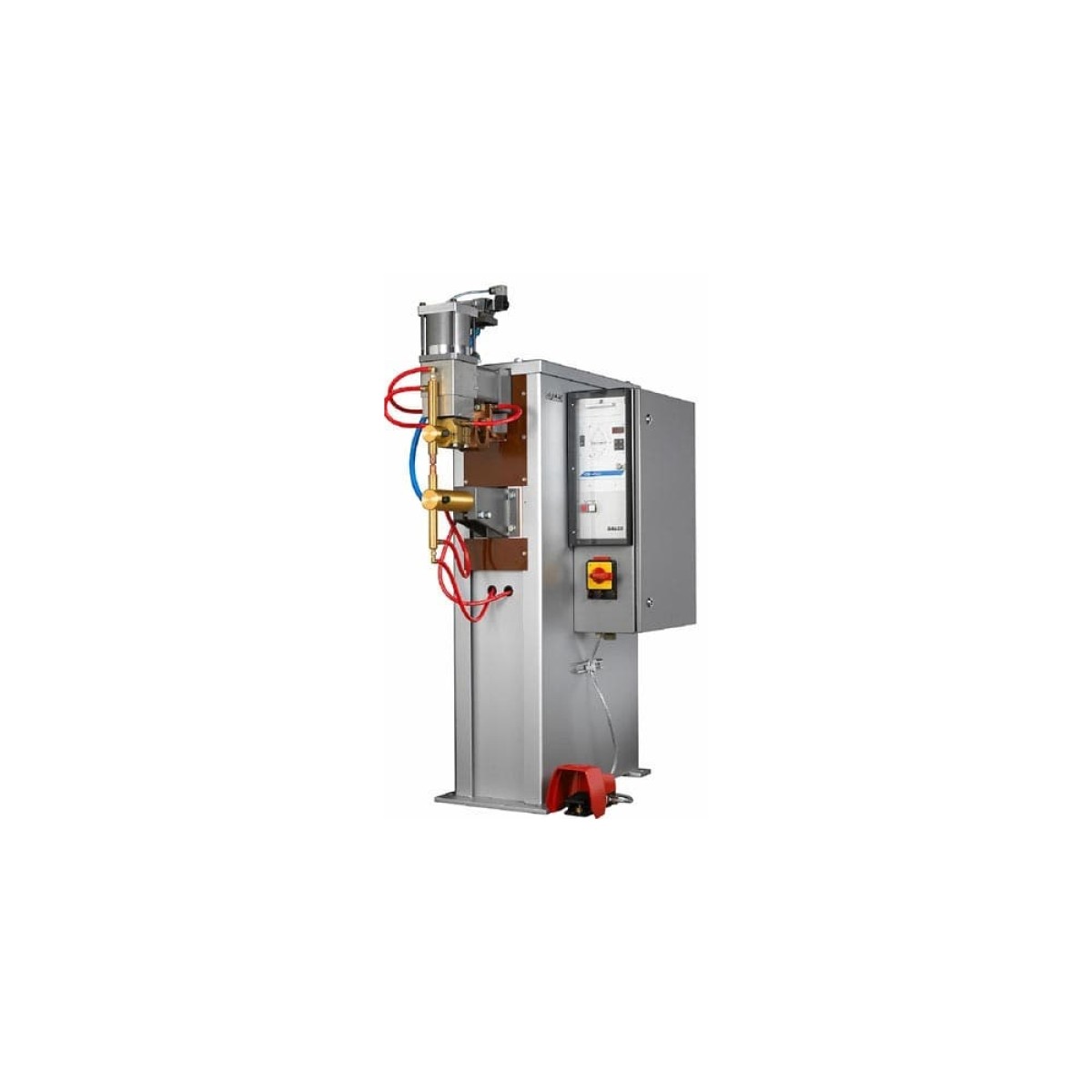

Машина контактной точечной сварки Dalex PL 100

Машина PL 100 предназначена для контактной сварки листов и стержней из алюминия, латуни, низкоуглеродистой и хромоникелевой стали.

В машинах устанавливается мультифункциональный блок управления MPS-10, который позволяет регулировать 5 основных параметров сварочного процесса и запоминать 8 программ сварки.

Дополнительно предусмотрены следующие режимы: импульсная сварка, сварка сериями точек, работа установки без протекания сварочного тока через электроды (тестовый режим), а также ряд других функций. Понятные надписи на кнопках и цифровом табло облегчают работу с блоком управления.

Машины серии PL могут быть укомплектованы пневмоцилиндрами двойного хода (управление происходит от двух педалей). В этом случае при нажатии на первую педаль происходит подготовительный ход, а при нажатии на вторую педаль — рабочий (уменьшенный) ход сварочного электрода.

Также под заказ изготавливаются машины с возможностью изменения усилия сжатия электродов в процессе сварки (в стандартном исполнении усилие сжатия устанавливается регулятором давления в пневмосистеме до процесса сварки).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

• навесной шкаф управления с встроенным блоком управления сваркой, смонтирован на правой стороне машины;
• встроенный блок управления MPS 10: синхронный, 5-временной, с памятью на 8 программ, работает с тиристорным ступенчатым усилителем;
• смотровое защитное окно блока управления;
• главный выключатель согласно норм VDE 0113;
• режим работы без подачи сварочного тока для точного позиционирования электродов и заготовки;
• плавная регулировка сварочной нагрузки;
• ввод рабочих параметров кнопками на панели управления и цифровая индикация установленных параметров;
• кнопки управления снабжены условными (интернациональными) обозначениями;
• режимы: рост тока и установка времени сварки;
• компенсация сетевого напряжения
• автоматическое распознавание частоты питающей сети 50/60 Гц;
• режим работы Степ автоматический режим с уменьшенным ходом электрода для повышения производительности.
