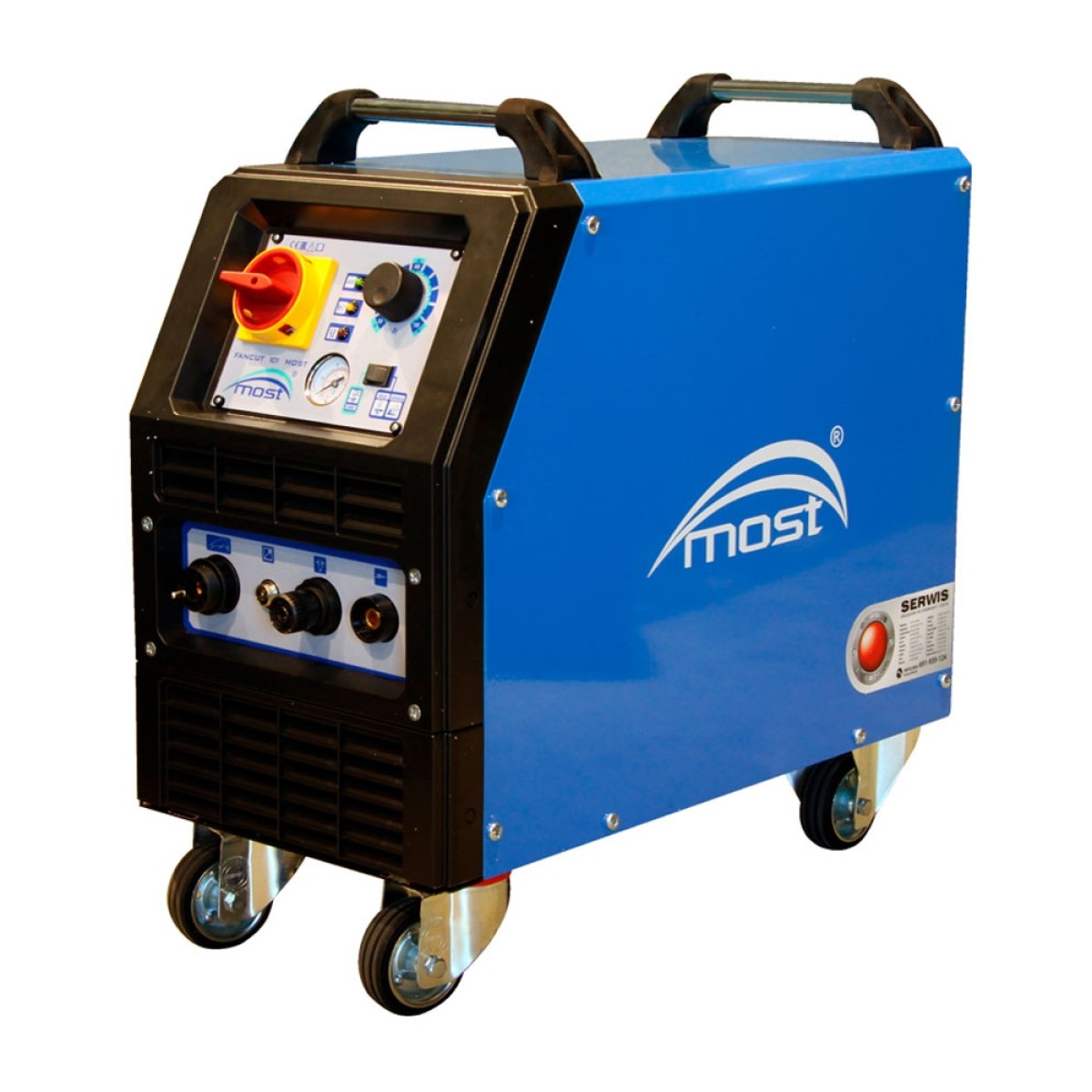

Установка плазменной резки MOST FANCUT 101

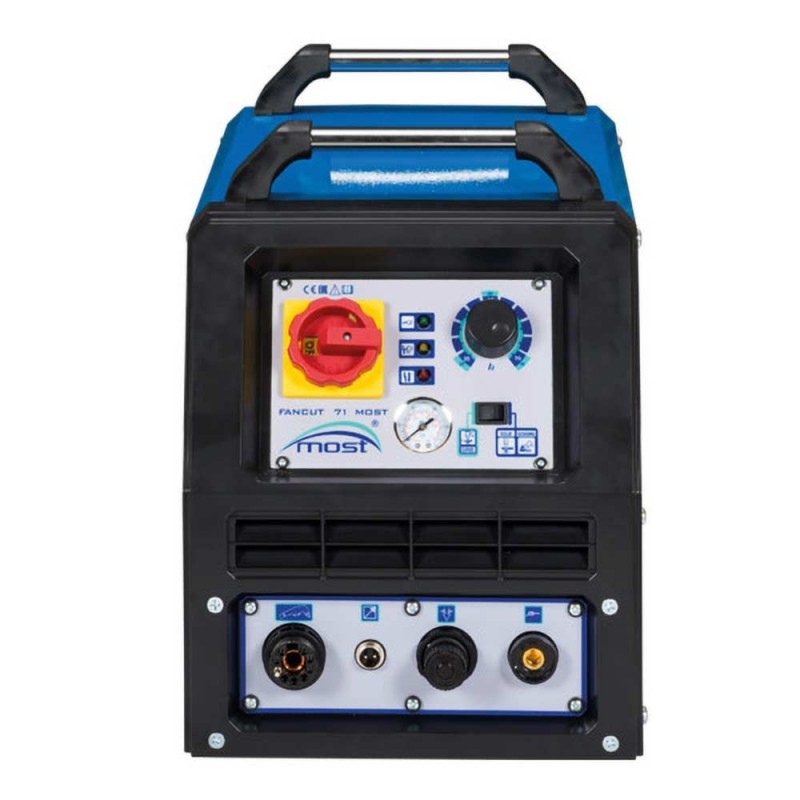

Установка FANCUT 101 оснащена плазменным резаком серии PT-100 длиной 6 метров. В этом резаке используется технология BACK STRIKING для поджига дуги, что значительно продлевает срок службы запасных частей, особенно в сравнении с высокочастотным HF-зажиганием. Вы можете установить стандартный режим резки, режим резки сетки (плазменная дуга поддерживается также при прохождении через разрыв в материале) или режим строжки. Есть также дистанционная насадка (для фиксации резака непосредственно на материале). На передней панели имеется регулятор давления воздуха. Подробное описание смотрите в листовке или в руководстве по эксплуатации в разделе Документация в данной карточке товара.

Рекомендуем при заказе сразу закупить дополнительные наборы комплектов катод/сопло в зависимости от тока резки и толщины обрабатываемых изделий. Ориентировочный износ электрод/сопло 1/2, на один электрод приходиться 2 сопла. Но зачастую рекомендуют менять всё одним комплектом 1/1. Для полноценной работы. Для работы также необходимы:

- компрессор, согласно характеристик рабочего давления и расхода воздуха MOST FANCUT 101;
- газовый шланг необходимой длины для подачи сжатого воздуха
- специальный фильтр для очистки воздуха
- влаго-маслоотделитель АТ-1000 с возможностью очистки сжатого воздуха до 0,25 микрон.





Спасибо, что выбрали материалы торговой марки MOST!

Бренд	380
Сетевые предохранители, А	20
Потребляемый ток I1, А	21.5
Макс. эффективный сетевой ток (I1eff), А	15
Режущий ток, А	8 - 100
Напряжение холостого хода U0, В	310
Ток при ПВ 60 %, А	100
Ток при ПВ 100 %, А	75
Максимальная толщина резки, мм	40
Максимальная толщина для качественной резки, мм	30
Рабочее давление воздуха, bar	5.5 - 6.0
Максимальное давление воздуха, bar	10
Расход воздуха, л/мин	200
Зажигание дуги	BACK STRIKING
Регулировка	плавная
Класс защиты корпуса	IP23
Kласс изоляции	F
Размеры (ДxШxВ), мм	610 x 340 x 680
Газ для резки	сжатый воздух
Страна	Италия
Вес Вес, кг Вес устройства в килограммах.	39
Гарантия Гарантия производителя	24 месяца

В комплект поставки:

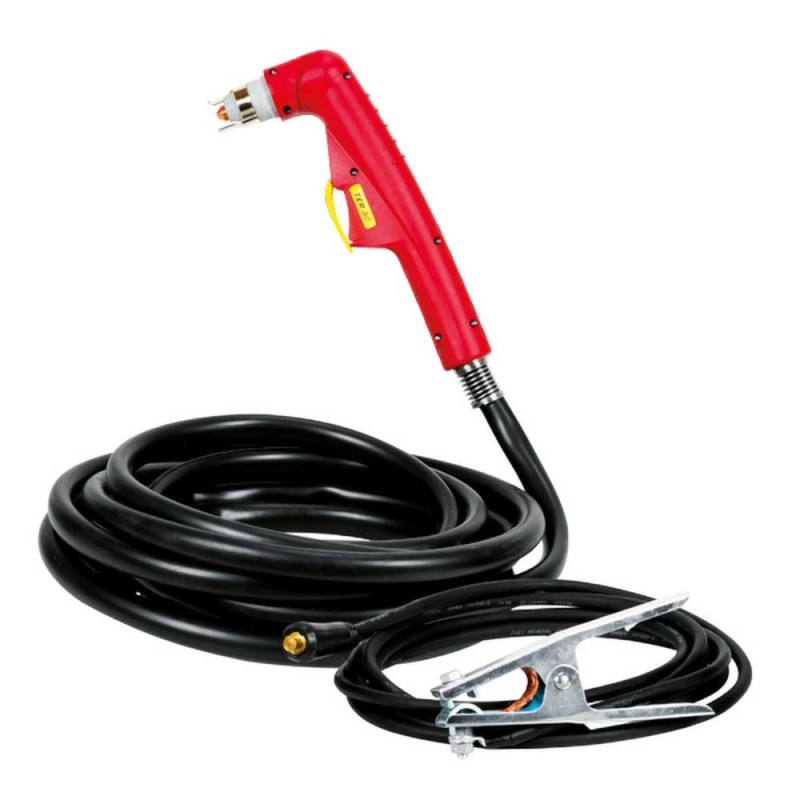

1. Плазмотрон PT-100 длиной 6 м.,
2. Обратный кабель 4 м с зажимом массы,
3. Сетевой кабель 3 м с вилкой и комплектом расходных частей, необходимый для запуска оборудования в эксплуатацию.

__

Рекомендуем при заказе сразу закупить дополнительные наборы комплектов катод/сопло в зависимости от тока резки и толщины обрабатываемых изделий. Ориентировочный износ электрод/сопло 1/2, на один электрод приходиться 2 сопла. Но зачастую рекомендуют менять вс одним комплектом 1/1.



Доукомплектация:

59 25 000104      Циркуль PT-100

59 25 000106      Набор для снятия фаски
59 00 240036      Фильтр очистки воздуха АТ-1000 с фильтрующим элементом
59 00 240037      Фильтрующий элемент
59 00 240038      Адаптер для подсоединения фильтра

Фильтр АТ-1000 с фильтрующим элементом и адаптерами для подключения



Деталировка плазмотрона MOST PT-100 (для FANCUT 101):



№ на рис.	Деталь	Артикул
__	Резак плазменный PT-100 6 м	59 25 000070
1	Головка резака PT-100	59 25 000075
1а	Кольцо уплотнительное 18x1,5мм__	59 25 000076
1b	Трубка охлаждения PT-100	59 25 000077
2	Рукоятка PT-80/100__	59 25 000018
2a	Кнопка PT-80/100	59 25 000019
3	Катод PT-100	59 25 000078
4	Диффузор (завихритель) 30-70A	59 25 000079
5	Диффузор (завихритель) 80-120A	59 25 000080
6	Сопло 0,9мм / 30-40 А (контактное)__	59 25 000081
7	Сопло 1,0мм / 40-50А____	59 25 000082
7	Сопло 1,2мм / 60-70А____	59 25 000083
8	Сопло 1,5мм / 80-100А______	59 25 000093
9	Кожух защитный 30-70А__	59 25 000085
10	Кожух защитный 80-100А__	59 25 000086
11	Насадка дистанционная PТ-100__	59 25 000087
12	Сопло 1,0мм / 40-50А (контактное)	59 25 000088
13	Сопло 1,5мм / 80-100А (контактное)	59 25 000089
14	Сопло 2,2мм / 100-120А (строжка)__	59 25 000090
15	Кожух защитный, контактный/строжка__	59 25 000091
16	Насадка защитного кожуха 30-70A, контактная__	59 25 000030
17	Насадка защитного кожуха 80-100A, контактная__	59 25 000092
18	Насадка защитного кожуха 100A, строжка	59 25 000032
__	Циркуль PT-100	59 25 000104
