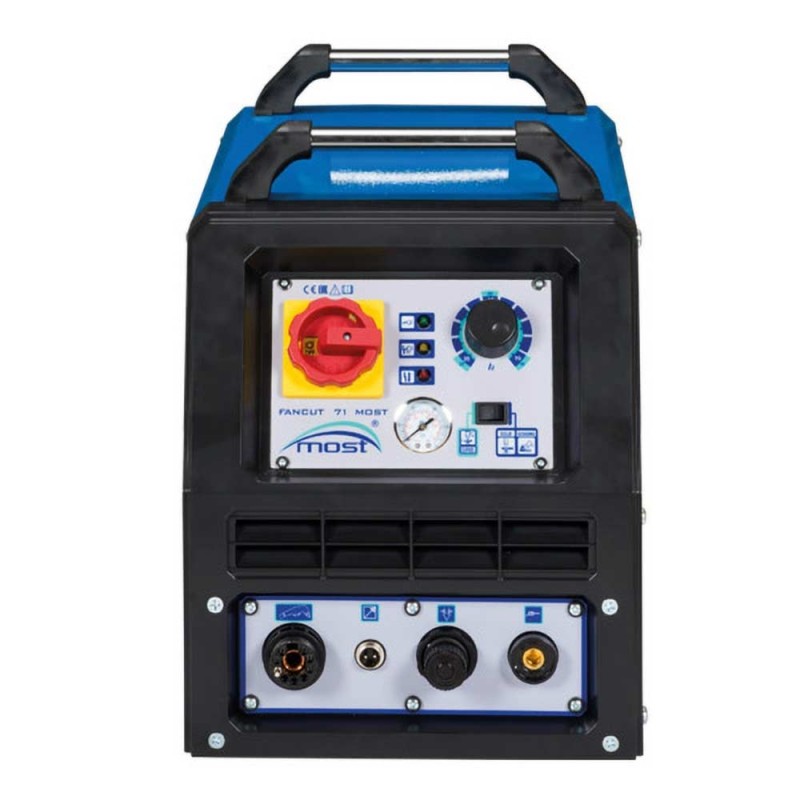

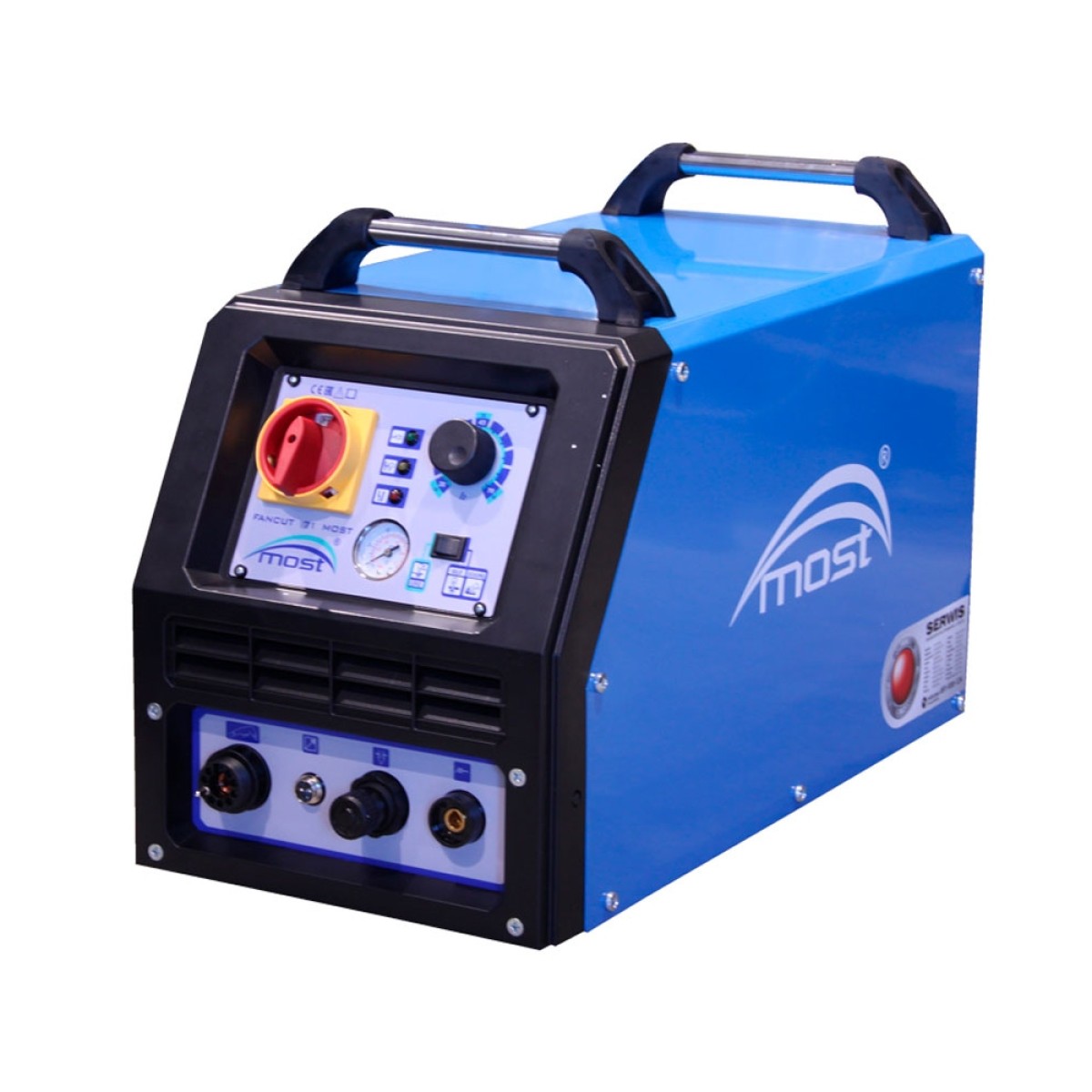

Установка плазменной резки MOST FANCUT 71

Установка плазменной резки MOST FANCUT 71

Установка FANCUT 71 оснащена плазменным резаком серии PT-80 длиной 6 метров. В этом резаке используется технология BACK STRIKING для поджига дуги, что значительно продлевает срок службы запасных частей, особенно в сравнении с высокочастотным HF-зажиганием. Вы можете установить стандартный режим резки, режим резки сетки (плазменная дуга поддерживается также при прохождении через разрыв в материале) или режим строжки. Есть также дистанционная насадка (для фиксации резака непосредственно на материале). На передней панели имеется регулятор давления воздуха.







Бренд	Инвертор
Сетевое напряжение, В	380
Сетевые предохранители, А	16
Потребляемый ток I1, А	16
Макс. эффективный сетевой ток (I1eff), А	12
Режущий ток, А	20 - 70
Напряжение холостого хода U0, В	280
Полная мощность, кВТ	11
Ток при ПВ 60 %, А	70
Ток при ПВ 100 %, А	55
Максимальная толщина резки, мм	35
Максимальная толщина для качественной резки, мм	25
Рабочее давление воздуха, bar	5.5 - 6.0
Максимальное давление воздуха, bar	10
Расход воздуха, л/мин	160
Зажигание дуги	BACK STRIKING
Регулировка	плавная
Класс защиты корпуса	IP23
Kласс изоляции	F
Размеры (ДxШxВ), мм	360 x 350 x 630
Газ для резки	сжатый воздух
Страна	Италия
Вес Вес, кг Вес устройства в килограммах.	25
Гарантия Гарантия производителя	24 месяца

В комплект поставки:

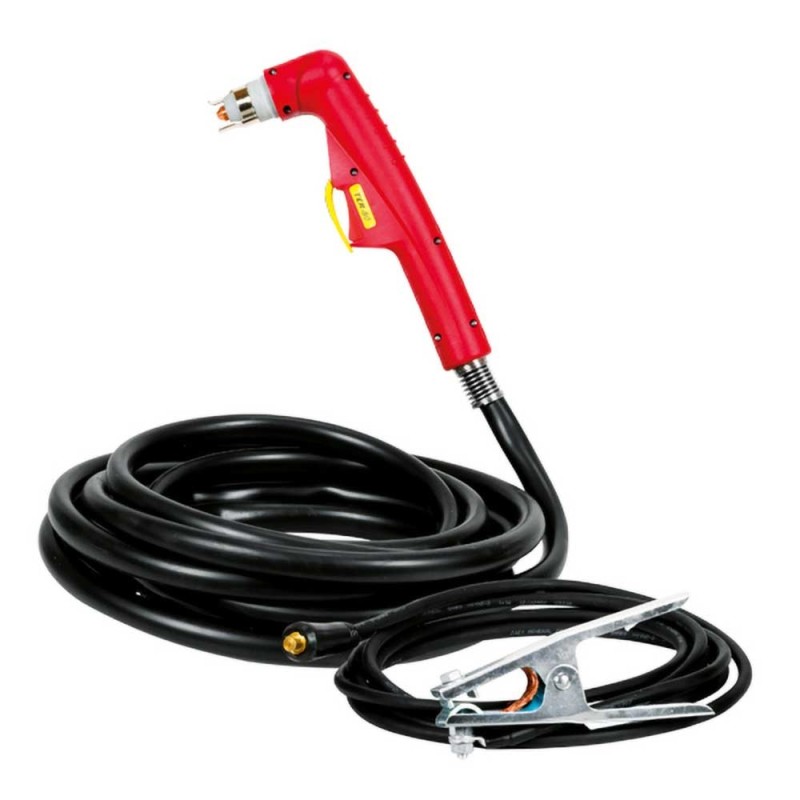

1. Плазмотрон PT-80 длиной 6м.,

2. Обратный кабель 4м с зажимом массы,

3. Сетевой кабель 3м с вилкой и комплектом расходных частей, необходимый для запуска оборудования в эксплуатацию.

Рекомендуем при заказе сразу закупить дополнительные наборы комплектов катод/сопло в зависимости от тока резки и толщины обрабатываемых изделий. Ориентировочный износ электрод/сопло 1/2, на один электрод приходиться 2 сопла. Но зачастую рекомендуют менять вс одним комплектом 1/1.

Для полноценной работы Вам нужно еще:

- компрессор, согласно характеристик рабочего давления и расхода воздуха MOST FANCUT 71;

-газовый шланг необходимой вам длины для подачи сжатого воздуха.

- также мы рекомендуем использование специальный фильтр для очистки воздуха, влаго- маслоотделитель АТ-1000 с возможностью очистки сжатого воздуха до 0,25 микрон, который позволяет добиться максимального качества резки и увеличивает срок эксплуатации расходных частей.



Номер по каталогу:

59 00 300070 FANCUT 71 MOST



Доукомлпектация:

59 25 000102 Циркуль PT-80

59 25 000106 Набор для снятия фаски

59 00 240036 Фильтр очистки воздуха АТ-1000 с фильтрующим элементом
59 00 240037 Фильрующий элемент
59 00 240038 Адаптер для подсоединения фильтра

__

Фильтр АТ-1000 с фильтрующим элементом и адаптерами для подключения

__

Деталировка плазмотрона PT-80 для FANCUT 71:

__

№ на рис.	Деталь	Артикул
__	Резак плазменный PT-80 6м	59 25 000010
1	Головка резака PT-80	59 25 000015
1а	Кольцо уплотнительное 15х1,5мм	59 25 000016
1b	Трубка охлаждения PT-80	59 25 000017
2	Рукоятка PT-80/100	59 25 000018
2a	Кнопка PT-80/100	59 25 000019
3	Катод PT-80	59 25 000020
4	Диффузор (завихритель)	59 25 000021
5	Сопло 0,9мм / 30-40 А (контактное)	59 25 000022
6	Сопло 1,0мм / 40-50А	59 25 000023
6	Сопло 1,2мм / 60-70А	59 25 000024
7	Кожух защитный 30-70А	59 25 000025
8	Насадка дистанционная PT-80	59 25 000026
9	Сопло 1,0мм / 40-50 А (контактное)	59 25 000027
9	Сопло 1,2мм / 60-70 А (контактное)	59 25 000028
11	Кожух защитный контактный	59 25 000029
12	Насадка защитного кожуха 40-70A, контактная	59 25 000030
	Циркуль PT-80	59 25 000102
